Dane techniczne:
Moc max: 300 W
Moc znam. RMS: 200 W
Możliwośc pracy w trybie: Pełne pasmo/Subwoofer
Pasmo dla trybu subwoofera: 28-150 Hz (regul.)(- 3 dB)
Pasmo pełne: 20 -20kHz (- 3 dB)
Zniekształcenia THD: poniżej 0,3%.
Mozliwośc pracy w trybie: Automat/ Manual
Czułość gniazd we: 100mV, 775mV, 1V.
Układ wykrywania napięcia stałego na wyjściu
Układ opóznionego załączania głośnika
Opis i montaż:
PA 200 - moc 200 W RMS - rozbudowany przedwzmacniacz, system wejśc na
dowolne napięcia sterujące, układ załączania sygnałem ( odłączany całkowicie
trafo główne), końcówka na superliniowych tranzystorach Toshiby 2SA1943, 2SC5200).
PA 200 to wzmacniacz do subwoofera z końcówką mocy zbudowaną na wzór końcówek estradowych - na wysokiej jakości tranzystorach bipolarnych ( tranzystory o dużej
liniowości), bez układów scalonych w stopniu końcowym.
PA 200 to wzmacniacz o mocnym brzmieniu , dzięki dużemu napięciu zasilania końcówki mocy i
klasycznemu układowi wzmacniacza w klasie AB - ma dużą szybkość napięcia narastania zdolnośc
przetważania impulsów dzięki dużej szybkości narastania napięcia wyjściowego.
Wzmacniacz wyposażono w nowy układ UZ Stand-by 400 (układ czuwający - i
załączający pod wpływem sygnału.) Układ UZ Stand-by odłącza całkowicie duży transformator po ok. 3 min od zniku sygnału wejściowego - wzmacniacz czuwa pobierając ok. 1 W z sieci .
Wykonywany jest w wersji 4 ohm.
Moc wzmacniaczy podajemy jako moc skuteczną - RMS ,Moc skuteczna RMS dla PA
200 : 200W

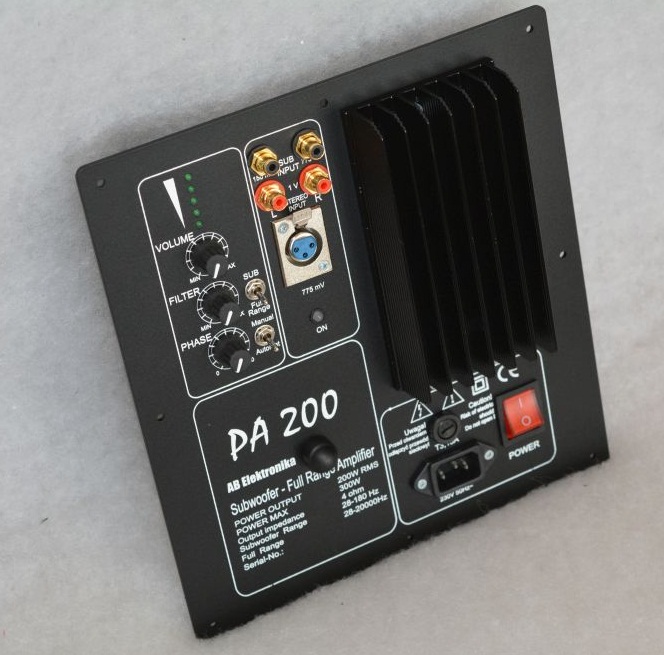

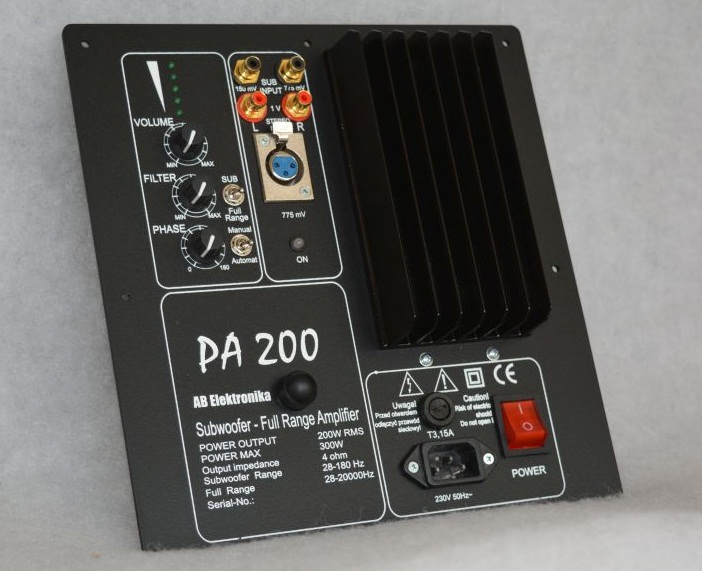

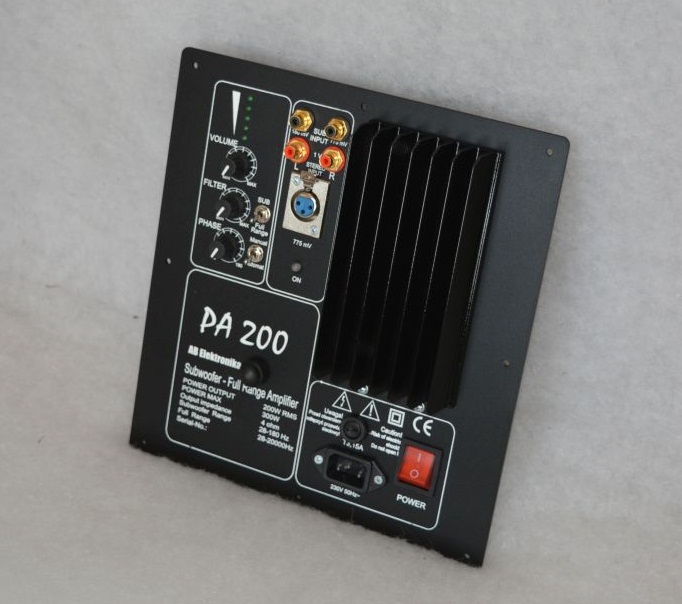

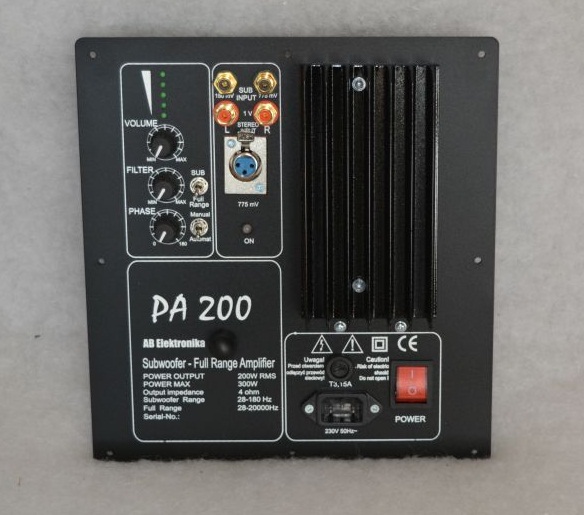

Wymiary PA 200- zewn.elewacji: 244mm x 265 mm, wys.elementów elektroniki :
ok. 65mm
- otwór montazowy: 200 x 230 mm.
W oferowanej obecnie wersji nie ma gniazda wejściowego dla sygnałów HIGH
LEVEL - do sterowania sygnałem głośnikowym z innego wzmacniacza, ponieważ
uznaliśmy,że w tej klasie i tej mocy wzmacniaczu to nie pasuje.
Natomiast na płycie czołowej znajduje się gniazdo CANON typu XLR do współpracy z np. mikserem.
Wskazane jest zamontowanie wzmacniacza w osobnej, oddzielonej od głośnika komorze, o wymiarach: otwór montażowy : 230 x210 mm, minimalna głębokość : 65mm. Elewacja posiada uszczelnienia brzegowe, które głównie mają za zadanie amortyzację drgań na styku wzmacniacz-obudowa.
