Dane techniczne:
Moc skuteczna RMS (4 ohm): 8 x 100 W
Moc skuteczna RMS (8ohm): 8 x 70 W
Moc maksymalna: 8 x 140 W
Pasmo przenoszenia (+/-3dB): 20-20 000 Hz
Czułość wejściowa: 250 mV, 1 V
Impedancja wejściowa: 15 kohm
Zasilanie: 230 V AC 50/60 Hz
Wymiary zewnętrzne: 483x136x230 mm
Masa: 15kg

Przeznaczenie i konstrukcja:
Wzmacniacz PA CLUB 8 x 100 W jest przeznaczony do zasilania w wysokiej jakości sygnał audio 8-miu niezależnych zestawów głośnikowych o impedancji nie mniejszej niż 4 ohm .

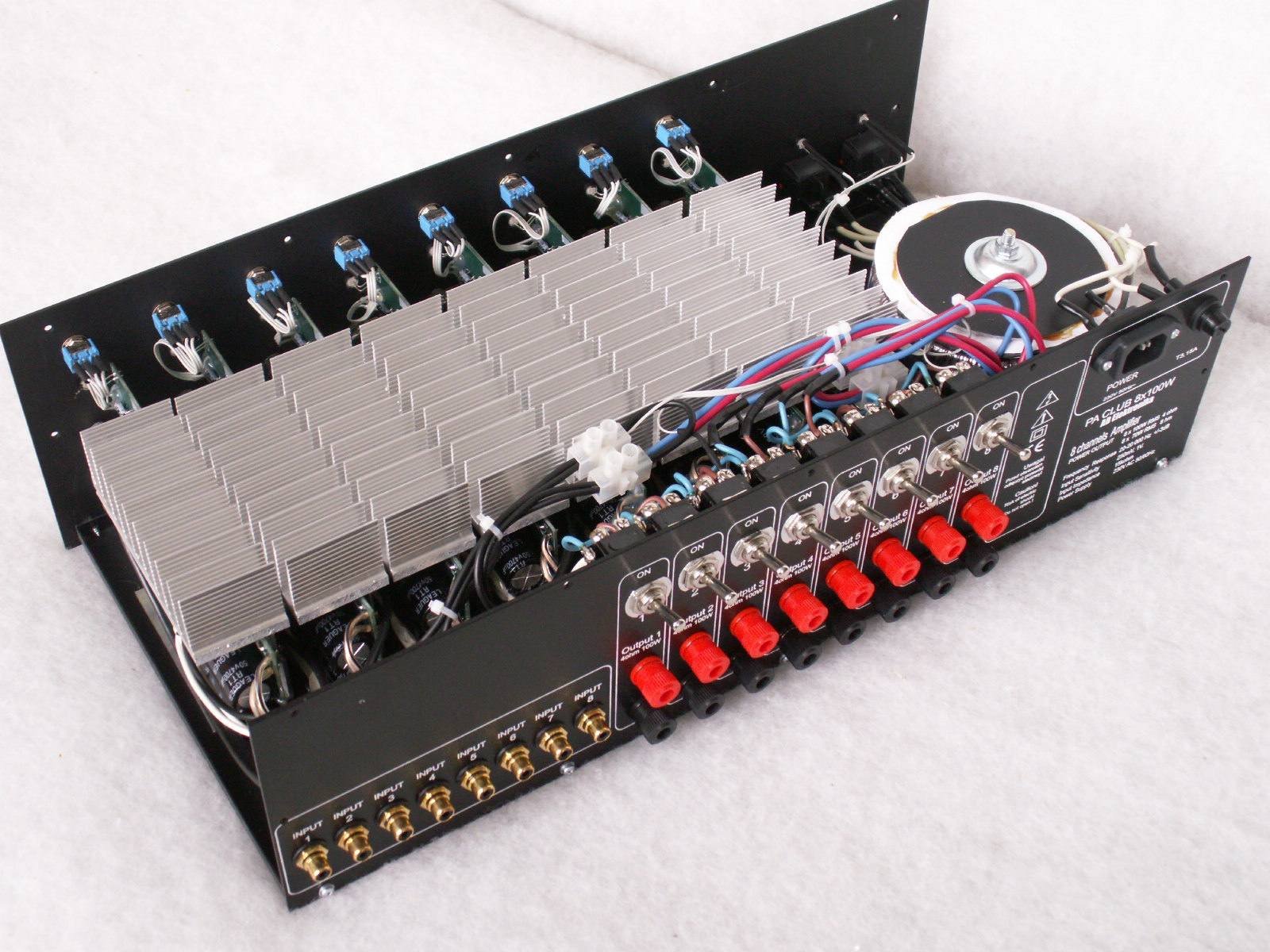

Wzmacniacz zawiera 8 niezależnych kanałów , z każdy składa się z:
- przedwzmacniacza z regulatorami wzmocnienia(VOLUME), basu(BASS) i sopranów(TREBLE)
- przełącznika czułości wejściowej kanału ( do wyboru 250mV lub 1 V)
- końcówki mocy z tranzystorami o dużej liniowości typu Darlington
- układu prostownika i filtra zasilania z kondensatorami o dużej pojemności, zapewniającej odpowiednio niski poziom tętnień.

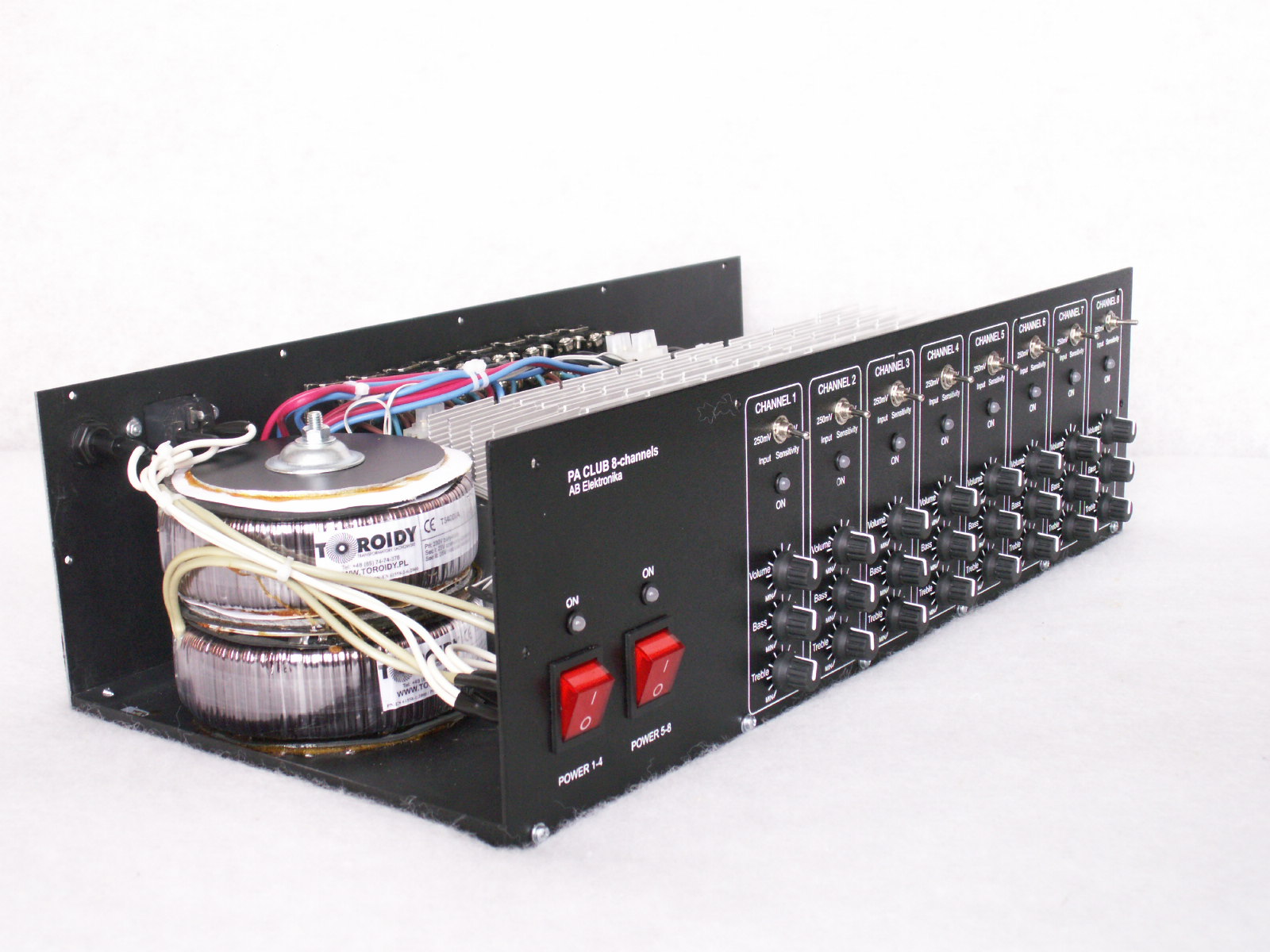

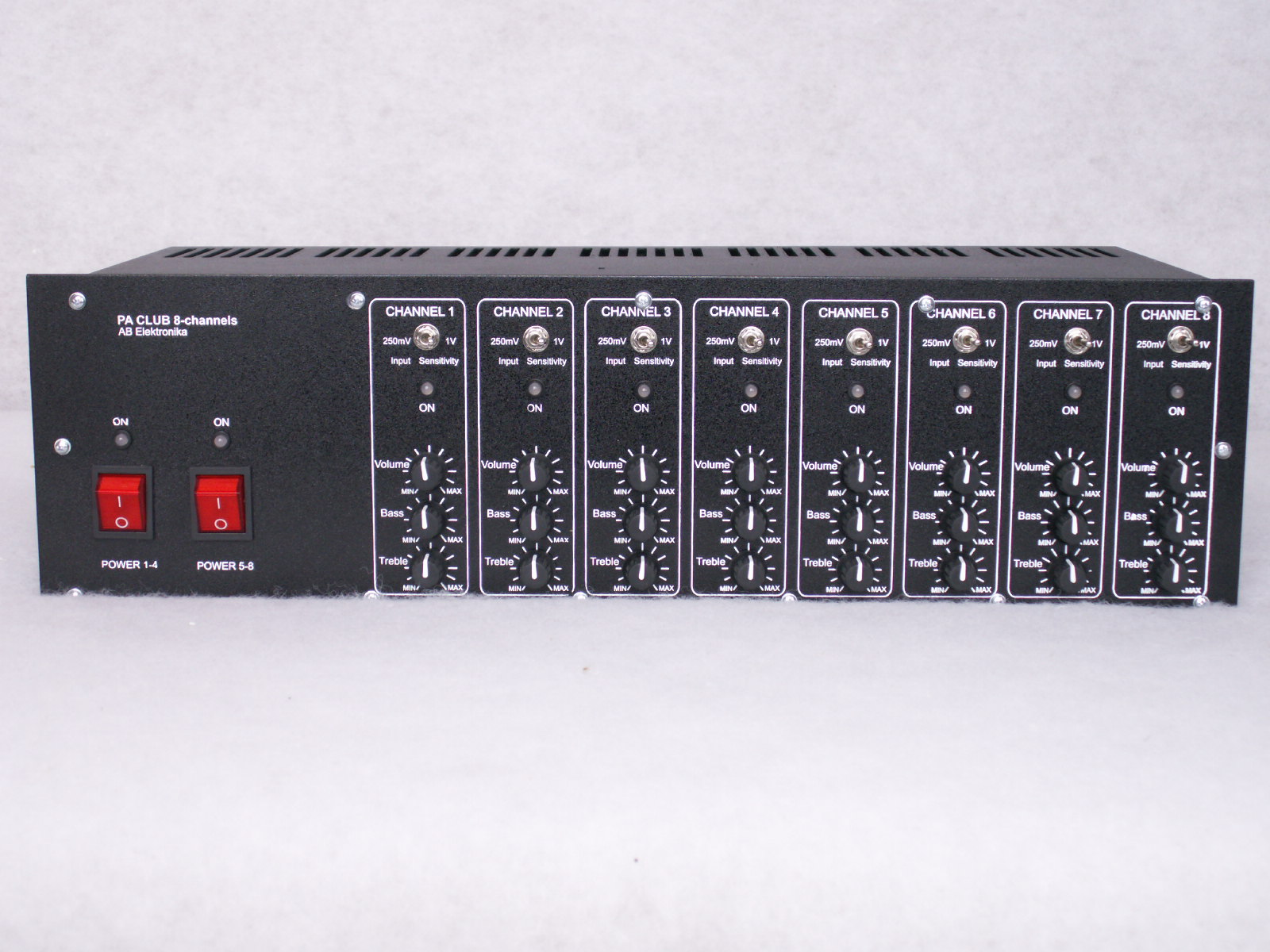

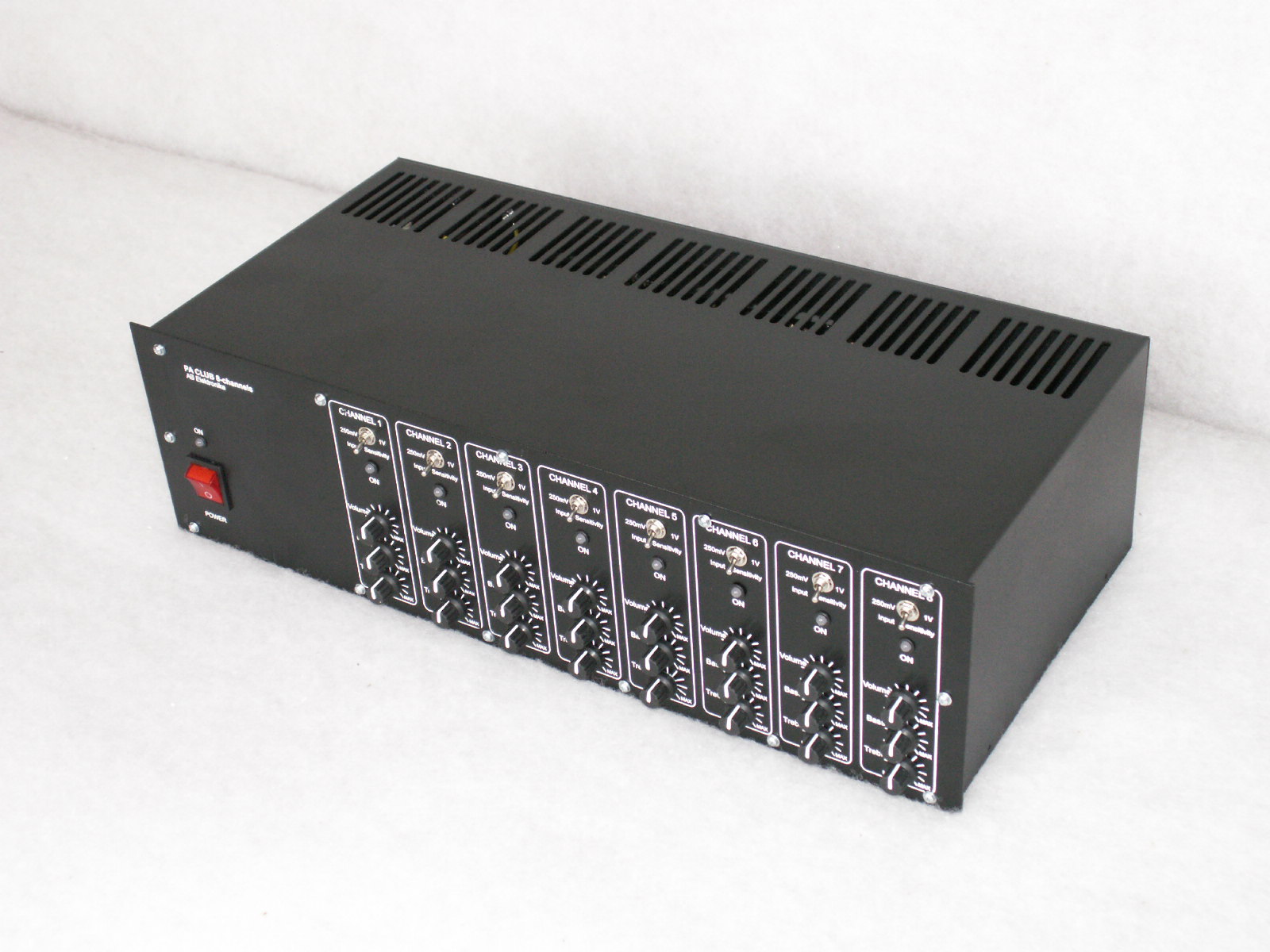

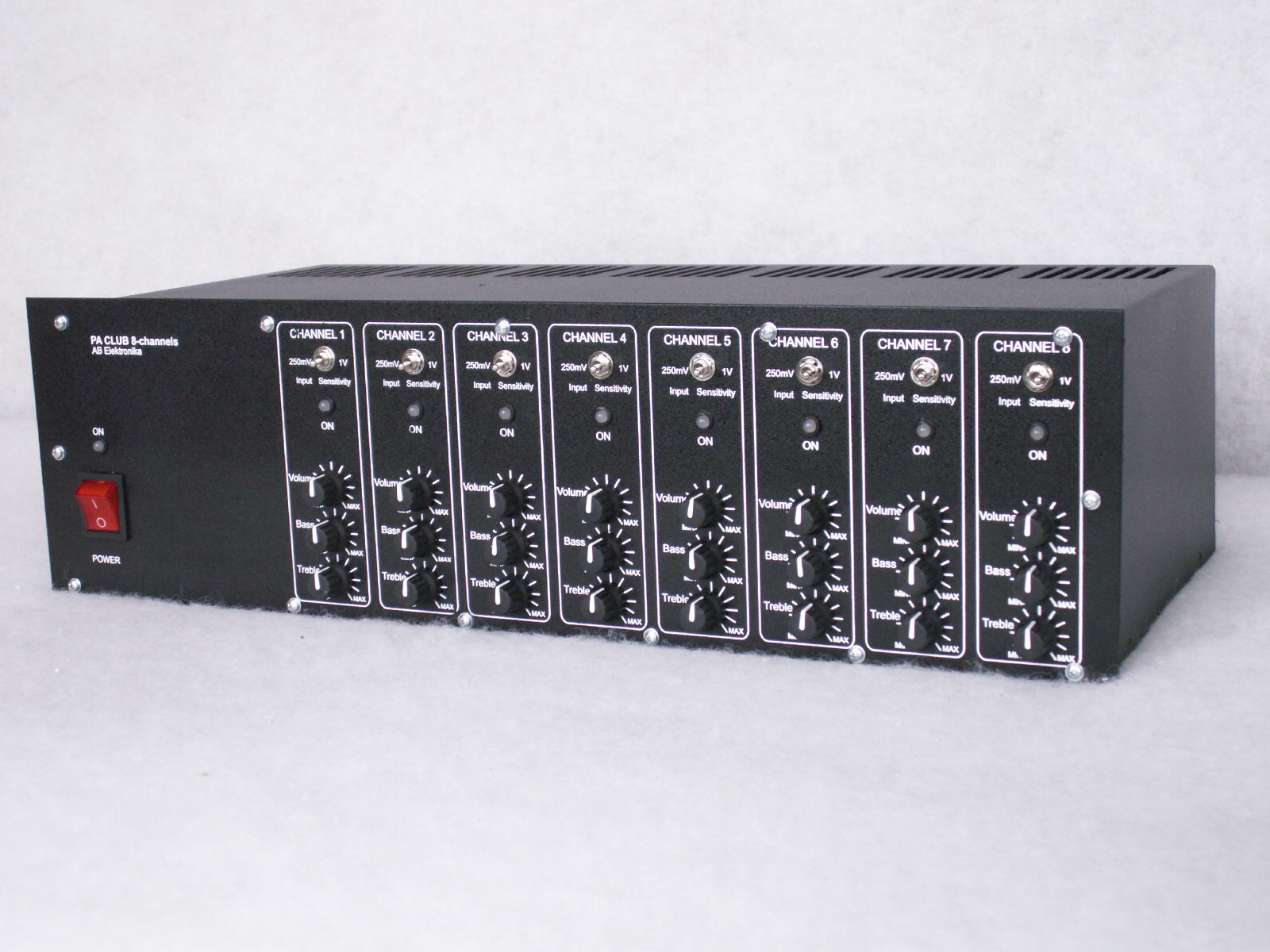

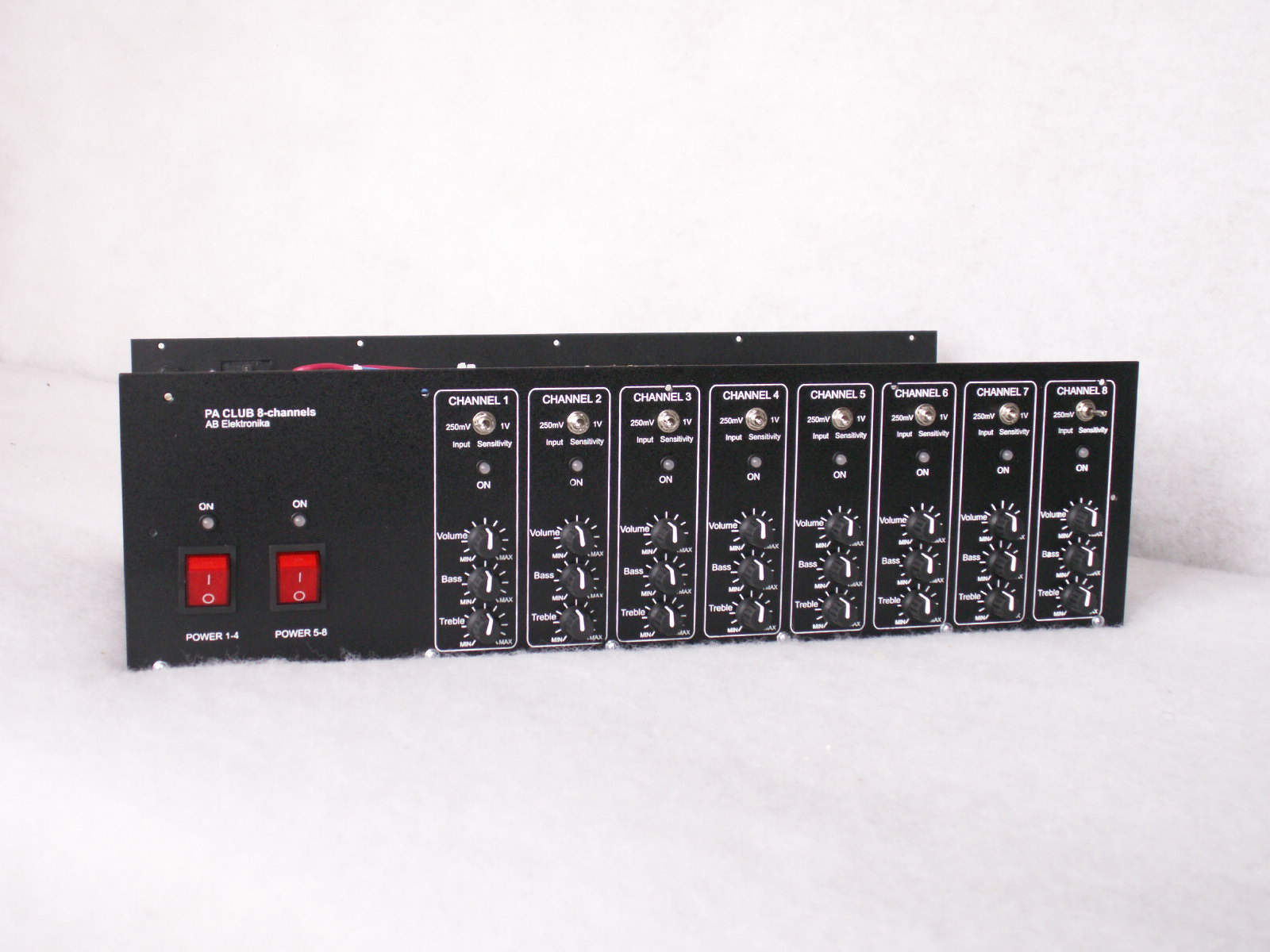

Na przedniej ściance wzmacniacza znajdują się :
- przełącznik czułości
- sygnalizacja załączenia kanału
- regulatory wzmocnienia, basu i sopranu
- wyłączniki sieciowe dla poszczególnych sekcji.
We wzmacniaczu zastosowano załączanie dwoma wyłącznikami sieciowymi, z których każdy załącza 4 kanały : jeden wyłącznik załącza kanały 1-4 , drugi załącza kanały 5-8. Przy wykorzystaniu części kanałów pozwala to na bardziej ekonomiczną pracę wzmacniacza.

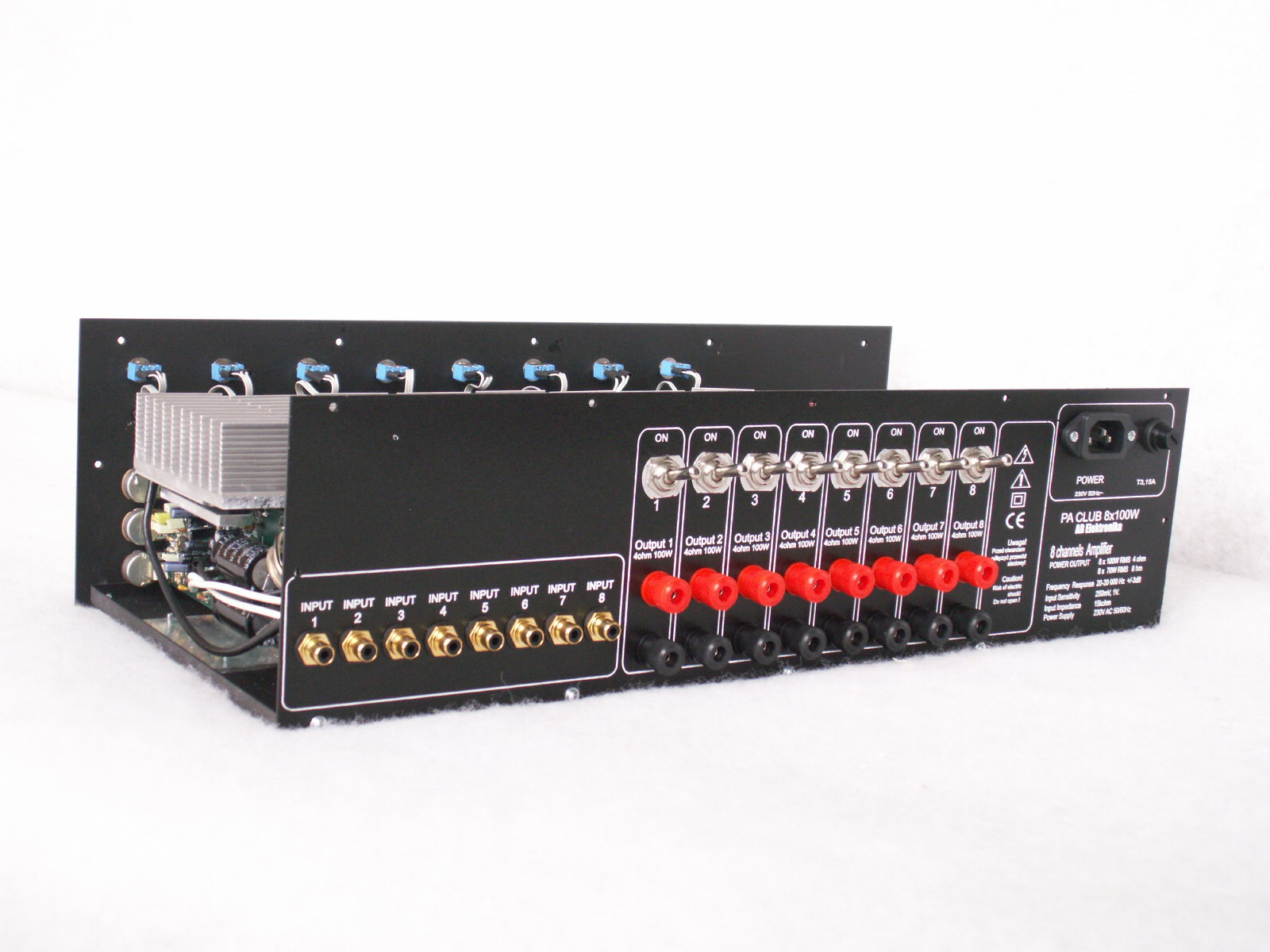

Na tylnej ściance wzmacniacza znajdują się :
- gniazda wejściowe RCA dla poszczególnych kanałów
- wyłączniki zasilania poszczególnych kanałów
- gniazda głośnikowe dla kolejnych kanałów
- gniazdo dla przewodu sieciowego 230 V AC 50/60Hz
- gniazdo bezpiecznika
