PA 400

WZMACNIACZ PA 400


Dane techniczne:
Moc max: 600 W
Moc znam. RMS: 400 W
Możliwośc pracy w trybie: Pełne pasmo/Subwoofer
Pasmo dla trybu subwoofera: 28-150 Hz (regul.)(- 3 dB)
Pasmo pełne: poniżej 0,3%
Mozliwośc pracy w trybie: Automat/ Manual
Czułość gniazd  we: 100mV, 775mV, 1V
Układ wykrywania napięcia stałego na wyjściu
Układ opóznionego załączania głośnika
Wzmacniacz wykonywany w wersjach 4 lub 8 ohm.

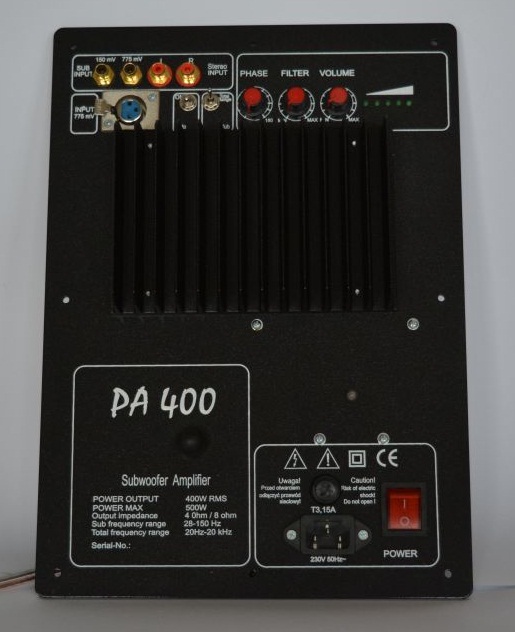

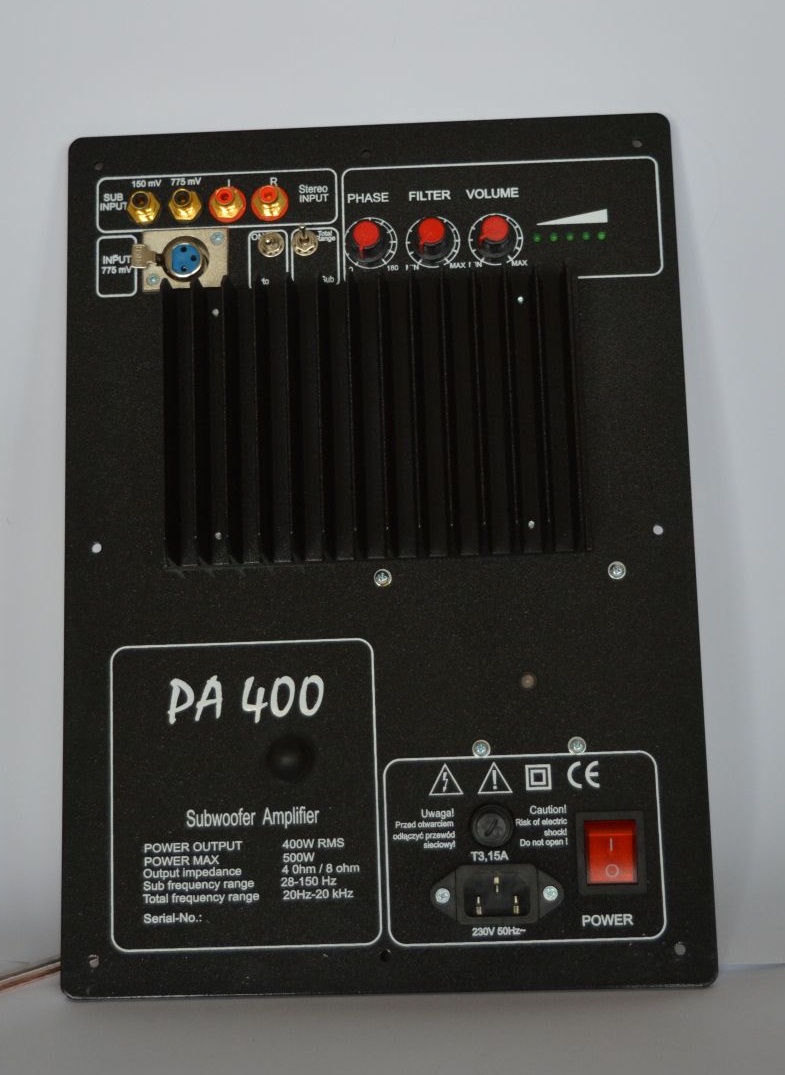

Wymiary PA 400:
- zewn.elewacji: 244 x 340 , wys.elementów elektroniki : ok. 65mm
 - otwór montazowy: 200 x 310 mm.

Opis wzmacniacza PA 400:
PA 400 to wzmacniacz o potężnym brzmieniu , zdolny uruchomić głośniki o największych mocach i średnicach.
PA 400 - końcówka mocy na wysokiej klasy profesjonalnych tranzystorach TOSHIBY : 2 SA 1943, 2SC5200 o dużej liniowści ch-ki.
Jest to wzmacniacz  z końcówką mocy zbudowaną na wzór końcówek estradowych.  Wzmacniacz PA 400 składa się następujących modułów :
- panelu gniazd wejściowych z przełącznikami rodzaju pracy
- płytka przedwzmacniacza Preamp 400 zawierającej zespół filtrów aktywnych, wtórników i układu wyświetlacza poziomu sygnału na diodach LED
- płyta końcówki mocy PA 400 - zrealizowanej na superliniowych tranzystorach bipolarnych o dużej mocy , pracujących w klasycznym układzie push-pull w klasie AB
- płytka zabezpieczeń UZ 400 zawierającej : układ wykrywania napięcia stałego, układ opóznionego załączania głośników
- płytka automatycznego wyłącznika UZ STANDBY 400 – wykrywanie sygnału i automatyka załączania wzmacniacza.
Układ automatycznego wyłącznika odłącza całkowicie cały układ wzmacniacza łącznie z transformatorem zasilającym – płytki Preamp 400, PA 400 i UZ 400 nie znajdują się wówczas pod napięciem.
W stanie czuwania wzmacniacz pobiera ok. 1 W energii.

Przedwzmacniacz(sumator, 4-stopn. Wzmacniacz, przesuwnik fazy)
Dzięki regulowanemu poziomowi sygnału wejściowego PA 380.41 może współpracować w zasadzie z dowolnym zestawem akustycznym lub kinem domowym (szczególnie dużym). Sygnał wejściowy to sygnał m. cz. w zakresie 0 - 100 mV lub 0-775mV, podany na gniazdo typu CINCH. (INPUT).
Na elewacji wzmacniacza znajdują się również gniazda CINCH :AUDIO INPUT i AUDIO OUTPUT dla 2 kanałów stereo. Daje to możliwość podłączenia sygnału normalnego sygnału audio z dowolnego wzmacniacza lub innego źródła z równoczesną możliwością sterowania tym samym sygnałem innego urządzenia. Układ aktywnego filtru dolnoprzepustowego o dużej stromości charakterystyki (24dB/okt) posiada dodatkowy filtr typu subsonic , uniemożliwiający pracę subwoofera w zakresie zakresie infradźwięków.

Wzmacniacz PA .400 posiada następujące regulacje:
-regulację poziomu sygnału we pokrętłem SIŁA GŁOSU
-regulację fazy subwoofera względem reszty zestawu pokrętłem FAZA
-regulację szerokości pasma subwoofera pokrętłem PASMO.
-przełącznik rodzaju pracy Full Range/Subwoofer
-przełącznik blokujący układ UZ STANBY 400
Wzmacniacz wykonujemy dla impedancji obciążenia 4 lub 8 ohm.( 2 wersje).

WZMACNIACZ do subwoofera PA 400 w obudowie

Dane techniczne:
Moc max: 600 W
Moc znam. RMS: 400 W
Możliwośc pracy w trybie: Pełne pasmo/Subwoofer
Pasmo dla trybu subwoofera: 28-150 Hz (regul.)(- 3 dB)
Pasmo pełne: poniżej 0,3%
Mozliwośc pracy w trybie: Automat/ Manual
Czułość gniazd  we: 100mV, 775mV, 1V
Układ wykrywania napięcia stałego na wyjściu
Układ opóznionego załączania głośnika
Wzmacniacz wykonywany w wersjach 4 lub 8 ohm.
Wymiary PA 400:
obudowa o wym. 483 x 88 x 240 mm.
Kolor obudowy : czarny
Kolor elewacji : czarny lub srebrny.

Opis wzmacniacza PA 400:
PA 400 to wzmacniacz o potężnym brzmieniu , zdolny uruchomić głośniki o największych mocach i średnicach.
PA 400 - końcówka mocy na wysokiej klasy profesjonalnych tranzystorach TOSHIBY : 2 SA 1943, 2SC5200 o dużej liniowści ch-ki.
Jest to wzmacniacz  z końcówką mocy zbudowaną na wzór końcówek estradowych.
Wzmacniacz PA 400 składa się następujących modułów :
- panelu gniazd wejściowych z przełącznikami rodzaju pracy
- płytka przedwzmacniacza Preamp 400 zawierającej zespół filtrów aktywnych, wtórników i układu wyświetlacza poziomu sygnału na diodach LED
- płyta końcówki mocy PA 400 - zrealizowanej na superliniowych tranzystorach bipolarnych o dużej mocy , pracujących w klasycznym układzie push-pull w klasie AB
- płytka zabezpieczeń UZ 400 zawierającej : układ wykrywania napięcia stałego, układ opóznionego załączania głośników
- płytka automatycznego wyłącznika UZ STANDBY 400 – wykrywanie sygnału i automatyka załączania wzmacniacza.
Układ automatycznego wyłącznika odłącza całkowicie cały układ wzmacniacza łącznie z transformatorem zasilającym – płytki Preamp 400, PA 400 i UZ 400 nie znajdują się wówczas pod napięciem.
W stanie czuwania wzmacniacz pobiera ok. 1 W energii.

Przedwzmacniacz(sumator, 4-stopn. Wzmacniacz, przesuwnik fazy)
Dzięki regulowanemu poziomowi sygnału wejściowego PA 380.41 może współpracować w zasadzie z dowolnym zestawem akustycznym lub kinem domowym (szczególnie dużym). Sygnał wejściowy to sygnał m. cz. w zakresie 0 - 100 mV lub 0-775mV, podany na gniazdo typu CINCH. (INPUT).
Na elewacji wzmacniacza znajdują się również gniazda CINCH :AUDIO INPUT i AUDIO OUTPUT dla 2 kanałów stereo. Daje to możliwość podłączenia sygnału normalnego sygnału audio z dowolnego wzmacniacza lub innego źródła z równoczesną możliwością sterowania tym samym sygnałem innego urządzenia. Układ aktywnego filtru dolnoprzepustowego o dużej stromości charakterystyki (24dB/okt) posiada dodatkowy filtr typu subsonic , uniemożliwiający pracę subwoofera w zakresie zakresie infradźwięków.

Wzmacniacz PA .400 posiada następujące regulacje:
-regulację poziomu sygnału we pokrętłem SIŁA GŁOSU
-regulację fazy subwoofera względem reszty zestawu pokrętłem FAZA
-regulację szerokości pasma subwoofera pokrętłem PASMO.
-przełącznik rodzaju pracy Full Range/Subwoofer
-przełącznik blokujący układ UZ STANBY 400
Wzmacniacz wykonujemy dla impedancji obciążenia 4 lub 8 ohm.( 2 wersje).
